Описание

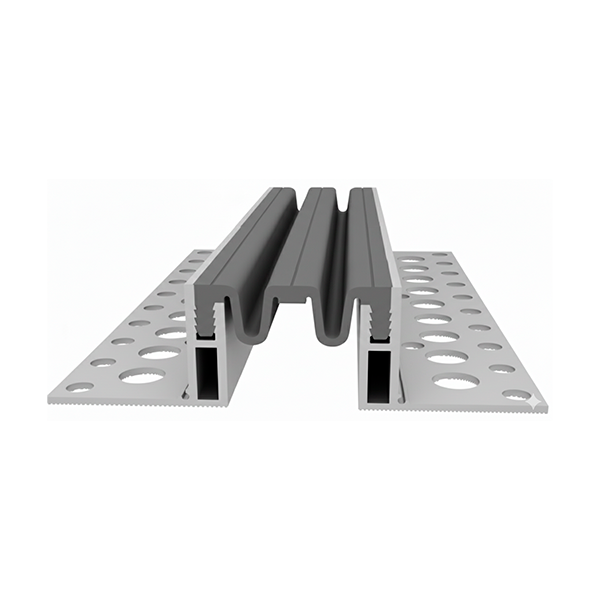

Шов для пола деформационный

Деформационный шов для пола в зданиях устраивают для уменьшения нагрузок на элементы конструкций в местах прогнозируемых деформаций, возникающих при колебаниях температуры, сейсмических воздействий, неравномерной осадки грунта и способных вызвать опасные нагрузки. Предназначены для установки над щелями, существующими между двумя разными по размеру частями здания или между балками.

Шов для пола: Виды, Размеры и допустимые перемещения, Область применения

Название	Размеры зазора, мм	Нагрузка, кН	Гориз дефор., мм	Гориз дефор., мм	Область применения
ДШ-П, прямые и угловые	25 – 70	до 20	± 10	± 5	Для торговых центров, офисных помещений и т.д., т.к. по цене и качеству это наиболее выгодный вариант в помещениях, где не используют тяжелую технику и автомобили.
ДШ-У	50 – 105	до 80	± 7	± 5	Для административных, торговых центров, складов офисных помещений и т.д.,
ДШ-СМ	35	до 20	± 5	± 4	Для административных, торговых центров, офисных помещений и т.д., т.к. по цене и качеству это наиболее выгодный вариант в помещениях, где не используют тяжелую технику и автомобили.
ДШ-АЛ	50 – 110	до 50	± 10	± 5	Для использования в учреждениях с высокими требованиями к пожарной безопасности (торговые центры, гос. учреждения, школы, дет.сады, места массового скопления людей).
ДШ-АЛ	от 100	до 20	± 20	± 5
ДШ-АЛ-ДУО	50 – 85	до 600	± 15	± 7	Идеальна для помещений, где предполагаются высокие нагрузки от техники и транспорта, а также требования по пожарной безопасности к использованию негорючих строительных материалов.
ДШ-АЛ-У	60 – 80	до 150	± 25	± 7
ДШ-К С ВЫСОТОЙ 0ММ	80 – 150	до 150	± 12	±5	Для промышленных зданий, торговых центров, подземных паркингов.
ДШ-СВ	50	до 800	± 20	± 3	При строительстве административных, офисных и торговых центров, складов, а также других зданий и сооружений с предполагаемой нагрузкой на шов до 800 кН.
ДШ-НО	30 – 160	до 250	± 65	± 30	При строительстве административных, офисных и торговых центров, складов, грузовых платформ, подземных и наземных паркингов, а также других зданий и сооружений с предполагаемой нагрузкой на шов до 250 кН, высокими показателями деформационных горизонтальных смещений плит (на ширину планки, в зависимости от ширины шва) и высокими показателями вертикальных перемещений (до 30 мм).
ДШ-НА	30-220	до 250	± 25	± 5	Устройство деформационных швов при строительстве административных, офисных и торговых центров, складов, грузовых платформ, подземных и наземных паркингов, а также других зданий и сооружений с предполагаемой нагрузкой на шов до 250 кН, высокими показателями деформационных горизонтальных смещений плит (до 24 мм на растяжение и сжатие) и невысокими показателями вертикальных перемещений (до 5 мм).
ДШ-НС	50	до 600	± 70	± 50	Устройство деформационных швов при строительстве складов, парковок, подземных гаражей, а также других зданий и сооружений с предполагаемой нагрузкой на шов до 600 кН.
ДШ-Ц	50 – 100	до 300	± 20	± 5	При строительстве промышленных зданий и цехов, подземных и наземных паркингов, пешеходных мостов, а также других сооружений с предполагаемой нагрузкой на шов до 300 кн и тяжелыми условиями эксплуатации
ДШ-ЗУП	20 – 70	до 1000	± 20	± 2	Устройство деформационных швов при строительстве складов, паркингов, подземных гаражей, логистических центров, грузовых платформ, а также других зданий и сооружений с предполагаемой нагрузкой на шов до 1000 кН
ДШ-СТ	50	50	± 15	± 7	Данная конструкция шва идеальна для помещений, где предполагаются высокие требования к качеству и долговечности профиля, а также требования по пожарной безопасности к использованию негорючих строительных материалов. Ведь данный профиль полностью изготовлен из высококачественной нержавеющей стали.

ОПИСАНИЕ

Деформационный шов ДШ-П

Состоит из алюминиевых направляющих и компенсатора из ПВХ или ТЭПа. Конструкция шва препятствует попаданию внутрь шва грязи, обеспечивает водонепроницаемость и устойчивость к износу. Швы не требуют проведения профилактических работ и устойчивы к старению. При выходе из строя компенсаторы могут быть легко заменены. Алюминиевый профиль накладной может быть окрашен в любой цвет по каталогу RAL. Компенсатор также может быть изготовлен в любом цвете по желанию заказчика.

Шов для пола ДШ-У

Деформационный шов ДШ-У состоит из алюминиевых направляющих и компенсатора из ТЭПа. Конструкция шва препятствует попаданию внутрь шва грязи, обеспечивает водонепроницаемость и устойчивость к износу при тяжелых эксплуатационных нагрузках. Швы не требуют проведения профилактических работ и устойчивы к старению. При выходе из строя компенсаторы могут быть легко заменены. Цвет компенсатора может быть изготовлен любой по каталогу RAL.

Шов для пола ДШ-СМ

Деформационный шов ДШ-СМ состоит из алюминиевых направляющих и компенсатора из ПВХ . Конструкция шва препятствует попаданию внутрь шва грязи, обеспечивает водонепроницаемость и устойчивость к износу. Швы не требуют проведения профилактических работ и устойчивы к старению. При выходе из строя компенсаторы могут быть легко заменены. Алюминиевый профиль накладной может быть окрашен в любой цвет по каталогу RAL. Компенсатор также может быть изготовлен в любом цвете по желанию заказчика.

Шов для пола ДШ-АЛ

Конструктивно деформационный шов ДШ-АЛ состоит из 3-метровых алюминиевых направляющих со скользящим соединением. Алюминий ГОСТ 4784 изготавливается в соответствии с ГОСТ 8617. Изделие производится по ТУ 5775-001-18023964-2013. Конструкция шва препятствует попаданию внутрь шва грязи, обеспечивает устойчивость к износу.Шов стойкий к маслам, бензину, битуму и другим агрессивным средам. Устойчив к старению. Группа горючести – НГ и подходит для использования в учреждениях с высокими требованиями к пожарной безопасности (торговые центры, гос. учреждения, школы, дет.сады, места массового скопления людей). Для обеспечения водонепроницаемости шва, совместно с конструкцией шва ДШ-АЛ необходимо применять гидроизоляционные материалы: гидрошпонгки типа РЕМ с мастикой или ленточным герметиком, либо петля из наплавляемого/приклеиваемого на мастику рулонного гидроизоляционного материала (типа техноэласт), либо специальные гидроизоляционные ленты для деформационных швов и гернитового шнура ГОСТ 19177-81 в качестве компенсатора.

Шов для пола ДШ-АЛ-ДУО и ДШ-АЛ-У

Конструктивно деформационный шов для пола состоит из алюминиевых направляющих. В качестве компенсатора также служат алюминиевые направляющие. Конструкция шва препятствует попаданию внутрь шва грязи и обеспечивает устойчивость к износу при тяжелых эксплуатационных условиях. Швы не требуют проведения профилактических работ и устойчивы к старению. Т.к. в конструкции шва все детали выполнены из алюминия, данный шов имеет группу горючести НГ и может применяться в любых помещениях и местах массового скопления людей.

Шов для пола ДШ-СВ

Конструктивно деформационный шов для пола ДШ-СВ состоит из 3-метровых алюминиевых направляющих со скользящим соединением. Алюминий ГОСТ 4784 изготавливается в соответствии с ГОСТ 8617. Изделие производится по ТУ 5775-001-18023964-2013. Конструкция шва препятствует попаданию внутрь шва грязи, обеспечивает устойчивость к износу. Шов стойкий к маслам, бензину, битуму и другим агрессивным средам. Устойчив к старению. Группа горючести – НГ и подходит для использования в учреждениях с высокими требованиями к пожарной безопасности (торговые центры, гос. учреждения, школы, дет.сады, места массового скопления людeй). Для обеспечения водонепроницаемости шва, совместно с конструкцией шва ДШ-АЛ необходимо применять гидроизоляционные материалы: гидрошпонки типа РЕМ с мастикой или ленточным герметиком, либо петля из наплавляемого/приклеиваемого на мастику рулонного гидроизоляционного материала (типа техноэласт), либо специальные гидроизоляционные ленты для деформационных швов и гернитового шнура ГОСТ 19177-81 в качестве компенсатора.

Шов для пола ДШ-НО

Конструктивно деформационный шов для пола ДШ-НО состоит из 3-метровых алюминиевых направляющих со скользящим соединением. Алюминий ГОСТ 4784 изготавливается в соответствии с ГОСТ 8617. Изделие производится по ТУ 5775-001-18023964-2013. Конструкция шва препятствует попаданию внутрь шва грязи, обеспечивает устойчивость к износу при тяжелых эксплуатационных нагрузках. Шов стойкий к маслам, бензину, битуму и другим агрессивным средам. Устойчив к старению. Группа горючести – НГ. Для обеспечения водонепроницаемости шва, совместно с конструкцией шва ДШ-АЛ необходимо применять гидроизоляционные материалы: гидрошпонки типа РЕМ с мастикой или ленточным герметиком, либо петля из наплавляемого/приклеиваемого на мастику рулонного гидроизоляционного материала (типа техноэласт), либо специальные гидроизоляционные ленты для деформационных швов и гернитового шнура ГОСТ 19177-81 в качестве компенсатора.

Шов для пола ДШ-НА

Конструктивно деформационный шов ДШ-НА состоит из 3-метровых алюминиевых направляющих со скользящим соединением. Алюминий ГОСТ 4784 изготавливается в соответствии с ГОСТ 8617. Изделие производится по ТУ 5775-001-18023964-2013. Конструкция шва препятствует попаданию внутрь шва грязи, обеспечивает устойчивость к износу при тяжелых эксплуатационных нагрузках. Шов стойкий к маслам, бензину, битуму и другим агрессивным средам. Устойчив к старению. Группа горючести – НГ. Для обеспечения водонепроницаемости шва, совместно с конструкцией шва ДШ-АЛ необходимо применять гидроизоляционные материалы: гидрошпонки типа РЕМ с мастикой или ленточным герметиком, либо петля из наплавляемого/приклеиваемого на мастику рулонного гидроизоляционного материала (типа техноэласт), либо специальные гидроизоляционные ленты для деформационных швов и гернитового шнура ГОСТ 19177-81 в качестве компенсатора.

Шов для пола ДШ-НС

Конструктивно деформационный шов ДШ-НС состоит из 3-метровых анодированных алюминиевых (стальных) защитных накладок и компенсационного профиля из резины ЭПДМ. Алюминий ГОСТ 4784 изготавливается в соответствии с ГОСТ 8617. Изделие производится по ТУ 5775-001-18023964-2013. Конструкция шва препятствует попаданию внутрь шва грязи, обеспечивает высокую устойчивость к износу. Шов стойкий к маслам, бензину, битуму и другим агрессивным средам. Не пропускает воду и жидкости.

ДШ-Ц: АЛЮМИНИЕВЫЙ ЦЕЛЬНОМЕТАЛЛИЧЕСКИЙ С НАГРУЗКОЙ НА ШОВ ДО 30 Т

Деформационный шов ДШ-Ц состоит из алюминиевых направляющих. Стоек к высоким нагрузкам от погрузчиков в промышленных зданиях и цехах, а также к тяжелой эксплуатации от большегрузного транспорта. Группа горючести – НГ.

Шов для пола ДШ-ЗУП

Конструктивно деформационный шов ДШ-ЗУП состоит из стальных направляющих, окрашенных порошковой окраской по каталогу RAL со скользящим соединением. Изделие производится по ТУ 5775-001-18023964-2013. Конструкция шва препятствует попаданию внутрь шва грязи, обеспечивает устойчивость к износу. Шов стойкий к маслам, бензину, битуму и другим агрессивным средам. Устойчив к старению. Группа горючести – НГ и подходит для использования в учреждениях с высокими требованиями к пожарной безопасности (торговые центры, гос. учреждения, школы, дет.сады, места массового скопления людей). Для обеспечения 100% водонепроницаемости шва, совместно с конструкцией шва ДШ-ЗУП необходимо применять гидроизоляционные материалы: гидрошпонки типа РЕМ с мастикой или ленточным герметиком, либо петля из наплавляемого/приклеиваемого на мастику рулонного гидроизоляционного материала (типа техноэласт), либо специальные гидроизоляционные ленты для деформационных швов и гернитового шнура ГОСТ 19177-81 в качестве компенсатора.

Шов для пола ДШ-СТ

Конструктивно деформационный шов состоит из стальных направляющих. В качестве компенсатора также служат направляющие из нержавеющей стали. Конструкция шва препятствует попаданию внутрь шва грязи и обеспечивает устойчивость к износу при тяжелых эксплуатационных условиях. Швы не требуют проведения профилактических работ и устойчивы к старению. Т.к. в конструкции шва все детали выполнены из нержавеющей стали, данный шов имеет группу горючести НГ и может применяться в любых помещениях и местах массового скопления людей.

Требования безопасности

Материалы, из которых изготавливают изделие, при температуре эксплуатации не выделяют в окружающую среду токсичных веществ и не оказывают при непосредственном контакте влияния на организм человека. Работа с изделием не требует особых мер предосторожности.

Требования к охране окружающей среды

Изделия, изготовленные в соответствии с требованиями настоящих технических условий, не оказывают вредного воздействия на организм человека и окружающую среду, в процессе эксплуатации не выделяют токсичных веществ в окружающую среду, не стимулируют развитие микрофлоры.
